Резиновый лист

Инструмент «Резиновый лист» (Rubber Sheet) позволяет пользователю добавлять пространственную привязку к неисправленной 3D-модели, а также редактировать 3D-модель, которая уже имеет географическую привязку.

Выберите значок «резиновый лист» [Rubber Sheet], чтобы открыть панель инструментов.

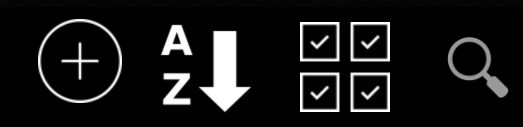

На панели инструментов доступны следующие параметры: Импорт, Сортировка, Экспорт и Поиск.

Импортированные Rubber Sheets можно сортировать либо в алфавитном порядке, либо по расстоянию от маркера. Чтобы импортировать 3D-модель, переместите и увеличьте карту до нужного места для модели. Выберите значок [+] и перейдите к местоположению нужной 3D-модели, затем выберите [OK].

Если модель не исправлена позиционно, отображаются параметры проекции.

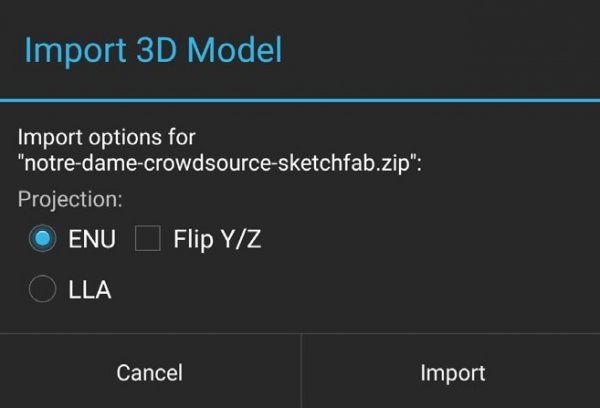

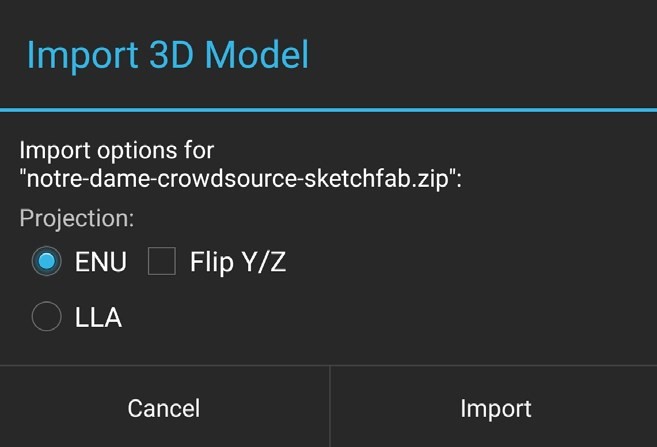

Выберите между ENU (восток-север-вверх) с возможностью «Перевернуть Y/Z» или «LLA» (широта, долгота, альт), затем выберите [Импорт]. После того, как модель импортирована и помещена на карту, пользователь может выбрать модель, и вызвать круговое меню со следующими параметрами:

• «Точная настройка»,
• «Ярлыки»,
• «Линия R&B»,
• «Непрозрачность»,
• «Свободное вращение/3D-вид»,
• «Редактировать»,
• «Подробности»
• «Удалить».

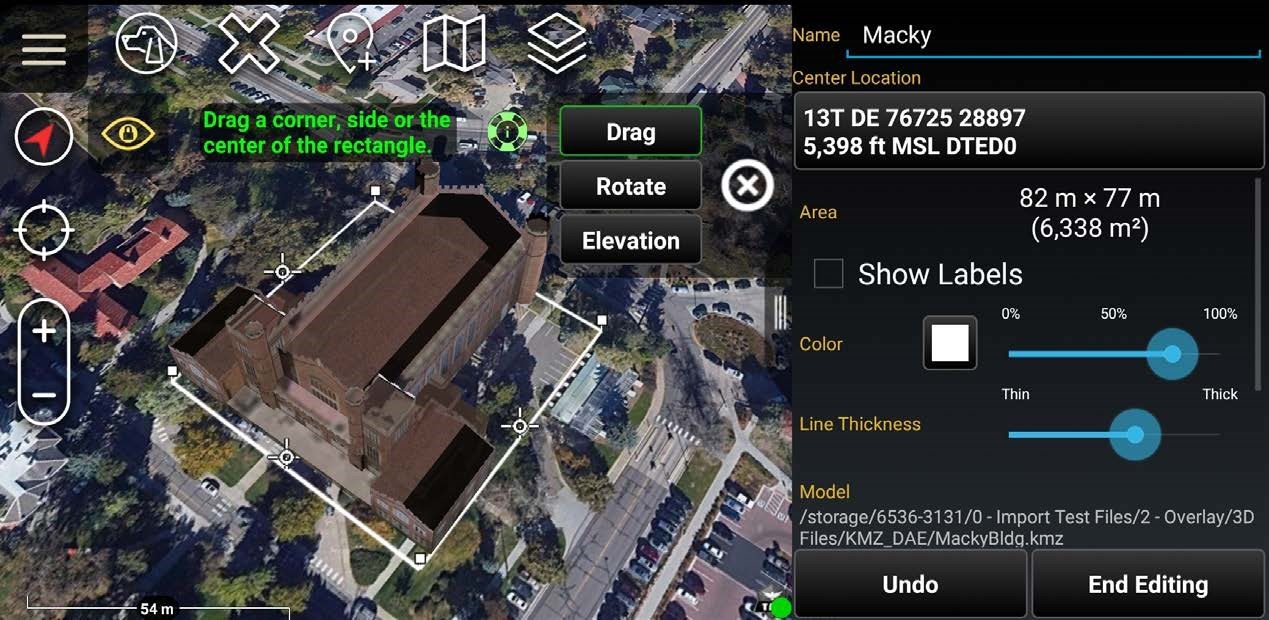

Чтобы отредактировать модель, выберите значок [Редактировать] в круговом меню. В режиме редактирования модель можно перетаскивать по карте, вращать и/или поднимать или опускать. После того, как модель будет размещена в нужном месте, выберите завершить редактирование [End Editing].

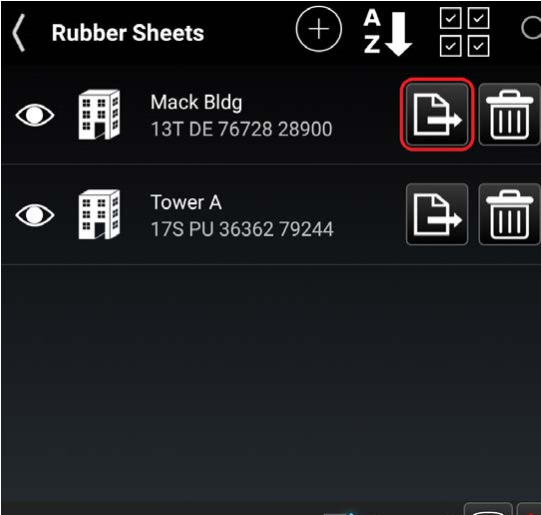

Чтобы экспортировать его в 3D-модель OBJ с географической привязкой, выберите «Диспетчер наложений» > «Резиновые листы» (Overlay Manager > Rubber Sheets,) затем выберите значок [Export].

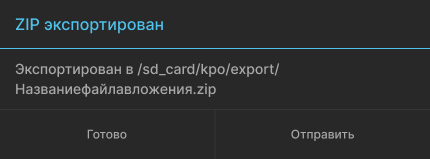

Файл помещается в папку \КПО-А\export. По завершении экспорта выберите, следует ли импортировать готовый продукт в КПО-А. Если модель импортирована, она будет помещена на карту и будет указана в диспетчере наложений в разделе 3D-модели.
