Утилиты высот

Выберите значок [Инструменты высоты], чтобы открыть инструменты высоты, которые включают в себя функции «Тепловая карта», «Обзор» и «Контурные линии».

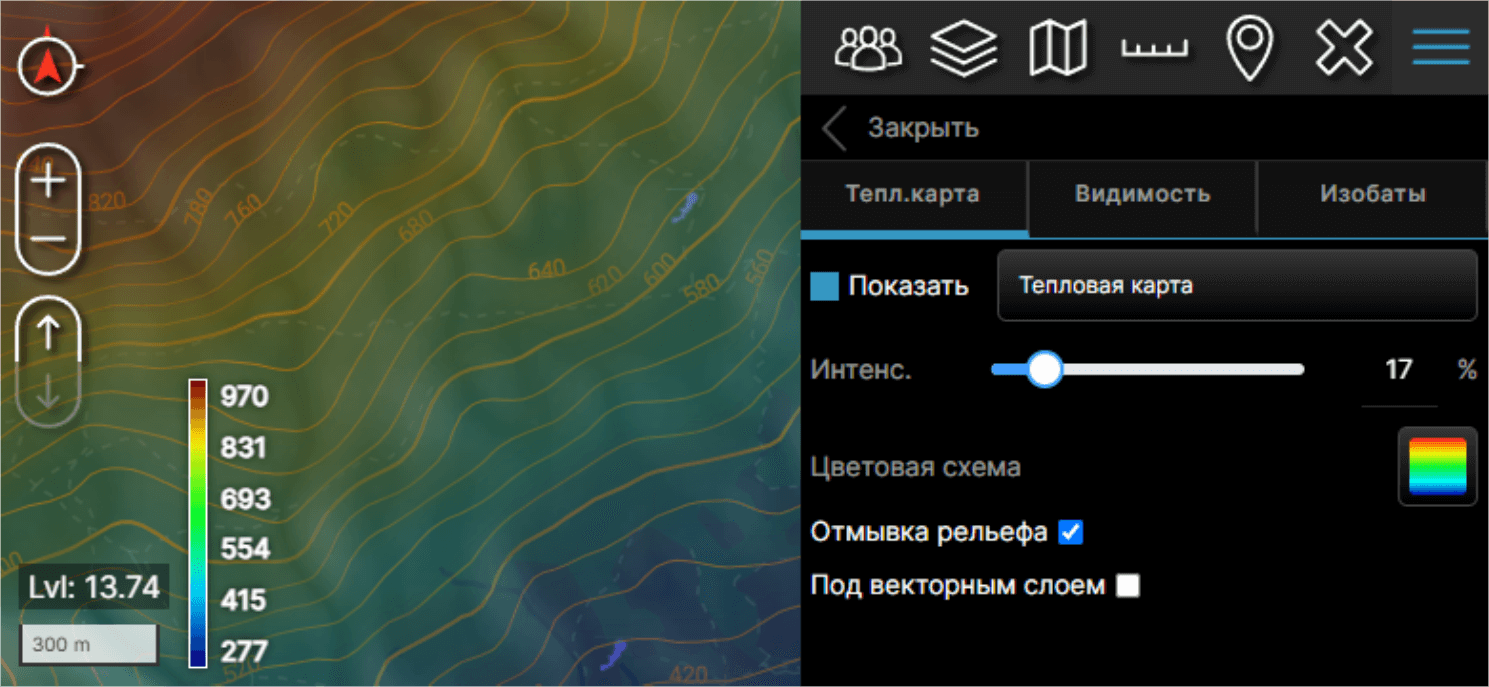

Инструмент «Тепловая карта» отображает данные высот на цветовой шкале, при этом более низкие отметки обозначены синим цветом, а более высокие — красным.



Интенсивность, насыщенность, значение и частота дискретизации разрешения могут быть изменены по желанию пользователя. Данные высоты (такие как DTED, SRTM, Quantized Mesh или другие формы) необходимы для правильной работы этого инструмента.

Зона обзора

Инструмент «Обзор» определяет видимость из выбранного местоположения на карте.

На вкладке «Обзор» (Viewshed) выберите значок [Eye View], а затем коснитесь местоположения на карте или выберите маркер карты. Маркер «Глаз» появится в интерфейсе карты.

Примечание. Если слишком сильно уменьшить масштаб, будет виден только значок Eye View. Увеличьте масштаб, чтобы увидеть зону обзора.

Примечание. Зоны обзора и контурные линии не сохраняются после выхода/перезапуска КПО-А.

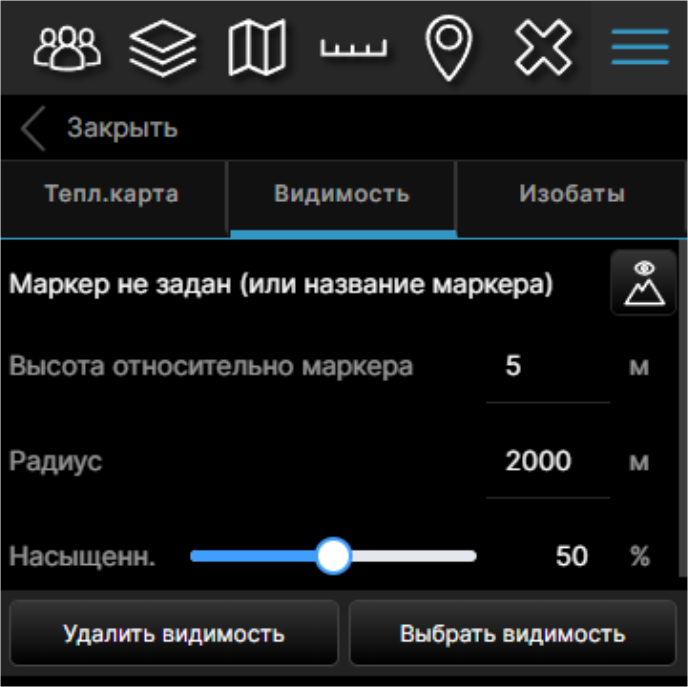

Отобразится круг с указанным радиусом с маркером зоны обзора в центре. Зеленые части круга представляют собой области, видимые из этого места, а красные части представляют области, которые скрыты от обзора. Высота над маркером может быть изменена, чтобы отразить, насколько высоко над уровнем земли должен рассчитываться обзор. Радиус зоны обзора также можно изменить.

Интенсивность можно увеличивать или уменьшать с помощью ползунка или ввода числового значения. Выберите [Remove Viewshed], чтобы удалить зону обзора с карты.

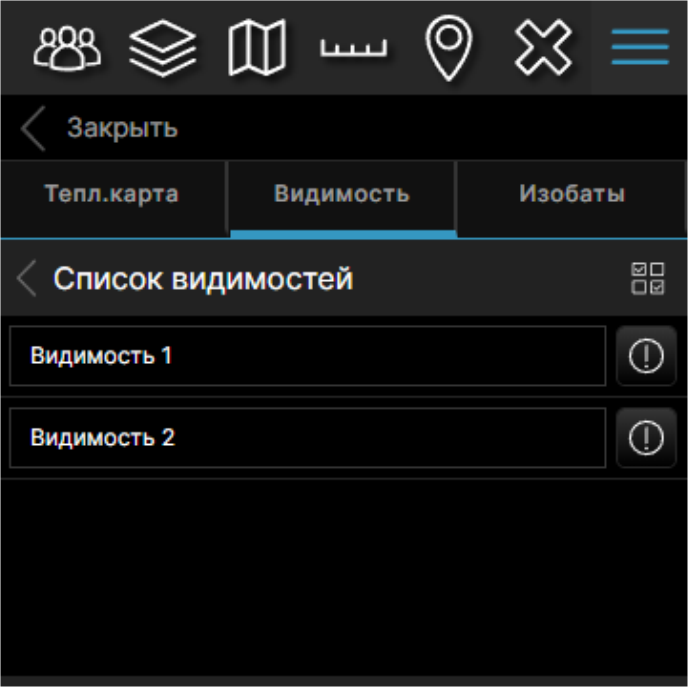

Коснитесь [Select Viewshed], чтобы отобразить список всех созданных областей видимости. Выберите название отдельной зоны обзора, чтобы перейти к нему на карте. Выберите значок сведений [i], чтобы просмотреть или изменить текущие параметры области обзора. Пользователь также может удалить зоны обзора с помощью инструмента множественного выбора.

При выборе значка [Eye View] откроется круговое меню. Доступные опции: «Удалить», «Точная настройка/Ввод координат/Положение MGRS» и «Линия R&B».

Настройки инструментов высоты можно изменить, выбрав «Настройки» > «Настройки инструментов» > «Настройки конкретных инструментов» > «Настройки наложения рельефа» (Settings > Tool Preferences > Specific Tool Preferences > Elevation Overlay Preferences).

Контурные линии

Инструмент Contour Lines Tool создает контурные линии на карте в области текущего окна.

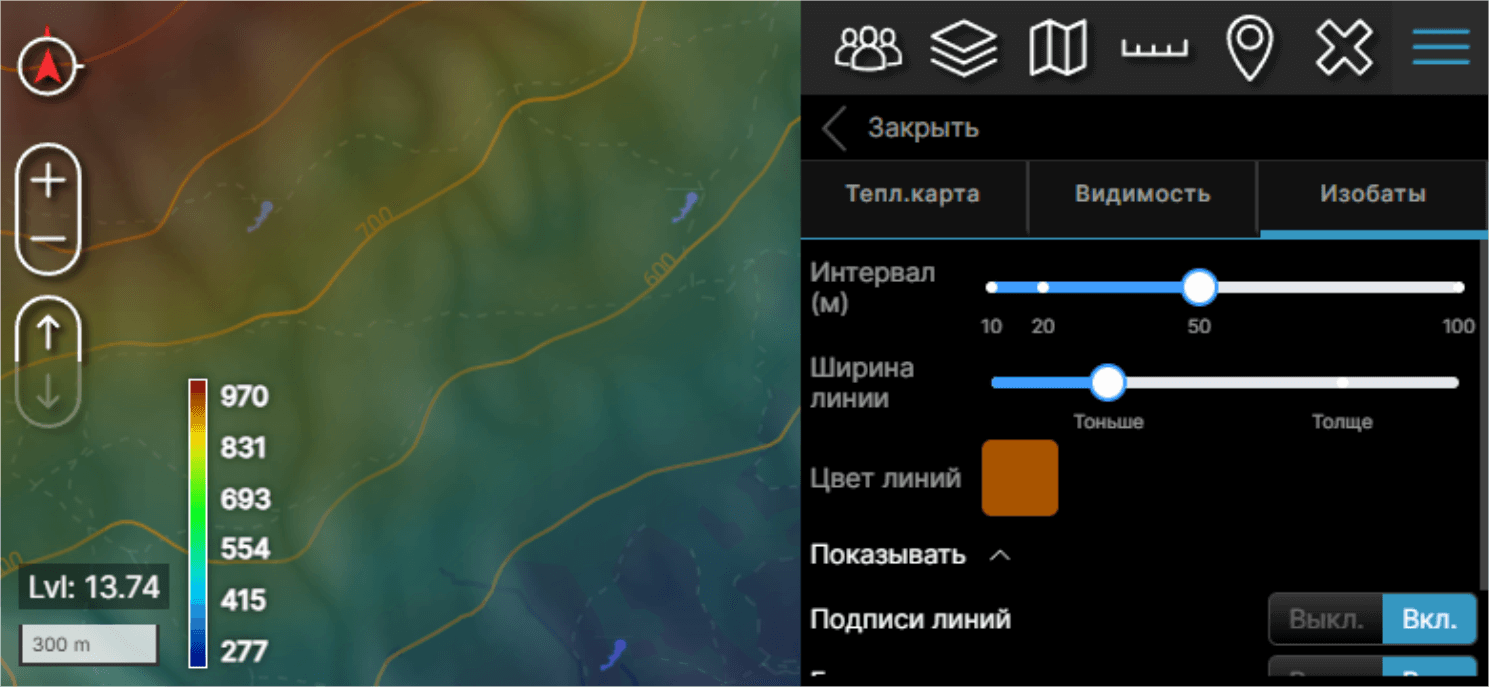

Для создания контурных линий выберите вкладку [Contour] на экране инструментов для рельефа. Кнопка [Generate] становится активной, когда карта увеличена до нужного масштаба (Масштаб зависит от разрешения экрана). Измените поля по желанию, а затем нажмите кнопку [Generate]. Появится индикатор выполнения и процент завершения, чтобы дать понимание о создании контурной линии.

Основные линии, второстепенные линии и метки можно включать и выключать без необходимости повторного создания контурных линий. Цвет линии, единицы измерения (метры или футы) и ширину основной линии можно изменить без повторного создания контурных линий. Если интервал изменен, нажмите кнопку [Generate], чтобы заново сгенерировать контурные линии с новым значением.
