Инструменты измерения

Range Tools предоставляет несколько типов измерительных инструментов для измерения направления и расстояния. Выберите значок [Range Tools] в окне «Дополнительные инструменты и плагины» (Additional Tools & Plugins), чтобы открыть панель инструментов «Range Tools». Панель инструментов включает в себя статическую линию измерения, динамическую линию измерения, круг R&B и «в яблочко».

Расстояние и линия азимута (R&B Line)

Инструмент Линия R&B вычисляет расстояние между двумя местоположениями на карте, расстояние между объектом на карте и другой точкой на карте или расстояние между точкой на карте и автомаркером.

Выберите значок [R&B Line] на панели инструментов чтобы активировать (желтый цвет) или выключить (белый). Когда значок желтого цвета, коснитесь точки, от которой нужно измерить, или нажмите и удерживайте, чтобы измерить расстояние от автомаркера до этой точки. После выбора первой точки или объекта коснитесь другой точки или объекта, от которого требуется произвести измерение. После установки конечных точек линия зафиксируется.

Выберите значок Динамическая линия R&B [Dynamic R&B Line], чтобы начать создание линии, которую пользователь может перемещать и двигать.

Нажмите один раз, чтобы разместить конечную точку, затем еще раз, чтобы установить вторую конечную точку. Эта линия R&B остается разблокированной. Коснитесь и перетащите конечную точку, чтобы переместить ее. Когда желаемое местоположение установлено, выберите центр линии и используйте кнопку [Pin] (булавка) в круглом меню, чтобы зафиксировать линию пеленга. Эта закрепленная линия R&B останется после отключения динамической линии R&B.

Закрепленная линия R&B покажет азимут, расстояние и угол наклона или возвышения между двумя точками. Чтобы изменить положение опорной точки, нажмите и удерживайте любой конец линии направления, затем коснитесь другого места. Линия будет перемещена в новое место с настроенным расстоянием и азимутом.

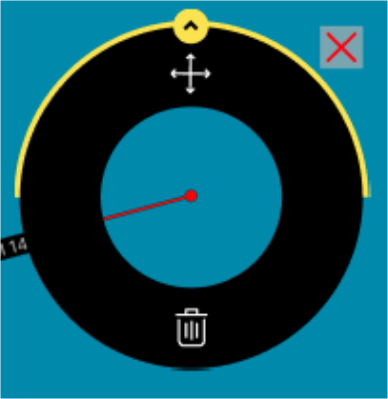

Выберите любой конец линии R&B, чтобы отобразить конечную точку круглой линии R&B. Доступны следующие варианты:

• Удалить
• Точная настройка/Ввести координаты/Местоположение MGRS.

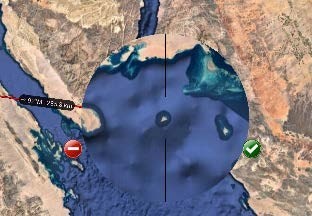

Чтобы выполнить точную настройку любого конца линии, коснитесь значка точная настройка [Fine Adjust] на круге. Появляются перекрестия, и область увеличивается. Перетащите палец внутри увеличенной области, чтобы точно определить конец линии азимута, затем выберите [зеленый значок], чтобы принять новое положение, или [красный значок], чтобы отказаться от него.

Чтобы удалить линию пеленга, выберите значок [Удалить] на круге, и линия будет удалена.

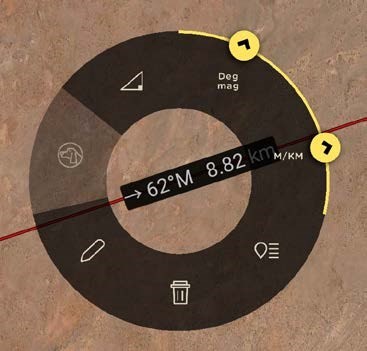

Чтобы получить дополнительные параметры для линии пеленга, коснитесь линии в любом месте, кроме начальной и конечной точки, и отобразится круговое меню линии R&B. Доступны следующие параметры:

• «Удалить»,
• «Редактировать»,
• «Ищейка» (доступно, если линия R&B создается между двумя маркерами), «Степень углубления или возвышения», См. раздел ищейка (Bloodhound) (несколько Ищеек) для получения более подробной информации о круговой опции «Ищейка» (Bloodhound)
• «Единицы углового азимута»,
• «Единицы измерения расстояния»
• «Подробности».

Выберите радиальные единицы углового пеленга, чтобы отобразить дополнительные параметры единиц пеленга, в том числе градусы сетки (измеряется относительно фиксированных линий сетки проекции карты), сетки в милах, градусы магнитные, милы магнитные, настоящие градусы или настоящие мили.

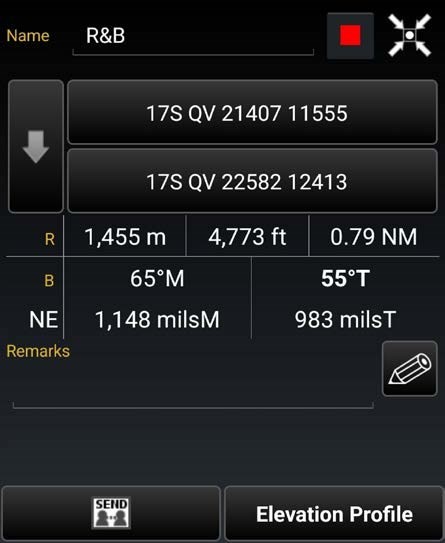

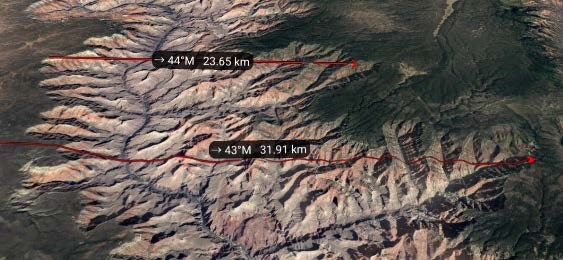

Выберите круглую (радиальную) единицу измерения расстояния, чтобы отобразить дополнительные параметры единиц измерения расстояния, включая морские мили, метры/километры или футы/мили. Если длина линии R&B превышает примерно 30 км, линия будет следовать контуру земли, а не быть прямой линией от одной конечной точки до другой. Чтобы внести изменения в параметры линии, выберите значок Подробности [Details] на круговом меню.

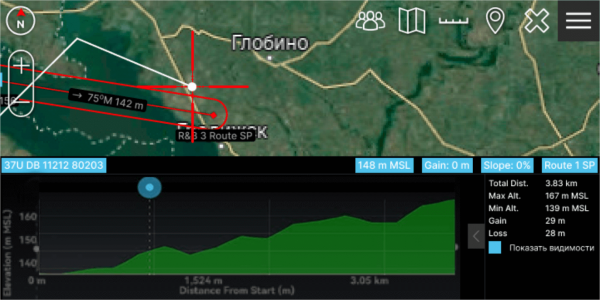

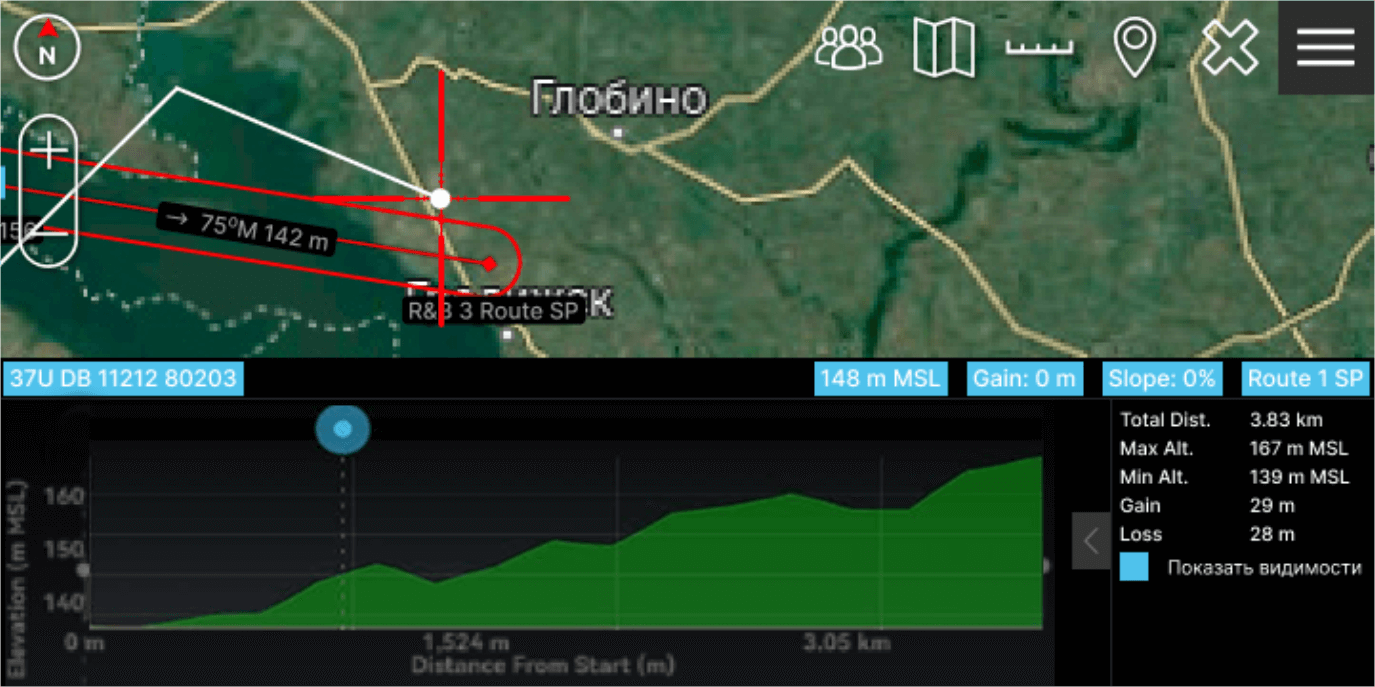

Параметр «Профиль высот» в нижней части страницы «Подробности» позволяет пользователю просматривать профиль высот для выбранной линии R&B.

Профиль высоты предоставляет информацию о максимальной высоте, минимальной высоте, увеличении и уменьшении высоты. При установке флажка «Показать зону обзора» [Show Viewshed] зона обзора будет отображаться вдоль линии. Сдвиньте синюю точку влево или вправо, чтобы переместить зону обзора вдоль линии. Строку R&B можно отправить или транслировать другим пользователям из меню «Details».



Настройки инструмента «Диапазон и азимут» можно настроить в разделе «Настройки» (Settings) > «Показать все настройки»( Show All Preferences) > «Настройки отображения» (Display Preferences) > «Основные настройки отображения» (Basic Display Preferences) > «Настройки формата отображения единиц измерения» (Unit Display Format Preferences).

Расстояние и азимут Инструмент круг

Инструмент «Круг R&B» использует одно или несколько колец дальности, чтобы отметить точку на карте.

Выберите значок [Circle] на панели инструментов, чтобы включить инструмент «Круг» (желтый) и выключить (белый). Желтым цветом выберите желаемое место на карте в качестве центра круга. Если для центра или радиуса круга выбран автомаркер или маркер, центр или радиус круга будут изменяться при перемещении маркеров.

Чтобы внести дополнительные изменения в параметры круга, коснитесь центра круга, чтобы отобразить круговое меню. Доступны следующие параметры:

• «Удалить»,
• «Точная настройка/Ввод координат/Положение MGRS»,
• «Вкл./Выкл. метку»,
• «Линия R&B»,
• «Редактировать»
• «Подробности».

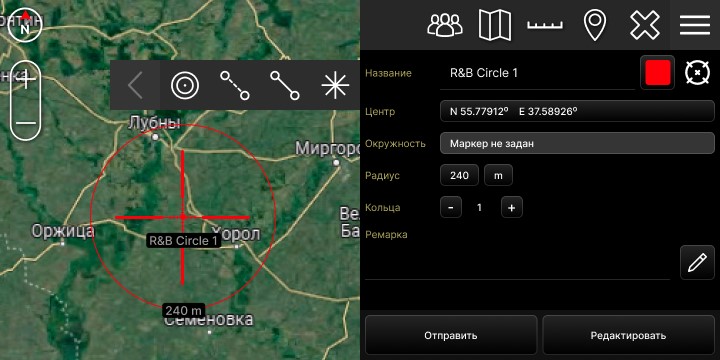

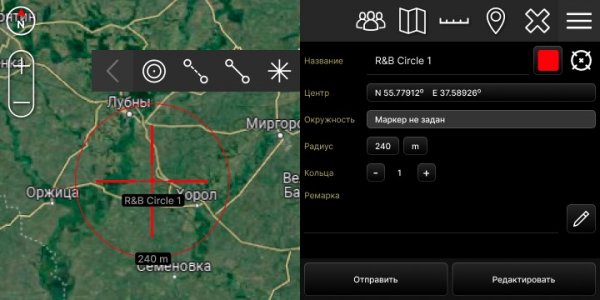

Выберите значок [Details] в меню, чтобы изменить положение центра круга, радиус, единицу измерения, количество колец и примечаний. После внесения корректировок круг будет перерисован, как указано. Круг R&B можно отправлять или транслировать другим пользователям.



Инструмент «В яблочко»

Инструмент «В яблочко» (Bullseye) — это дополнительная опция Расстояния и азимута, которая дает больше информации, чем стандартная линия R&B или круг R&B.

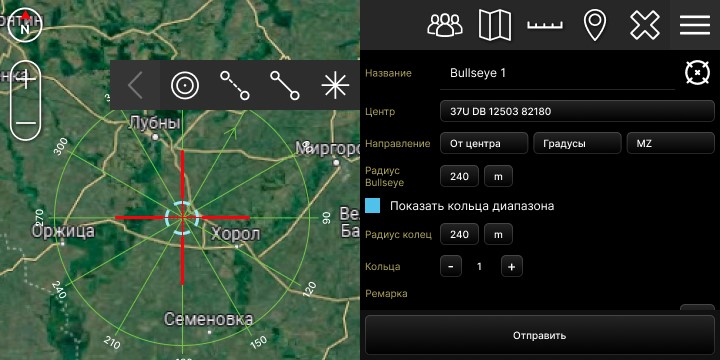

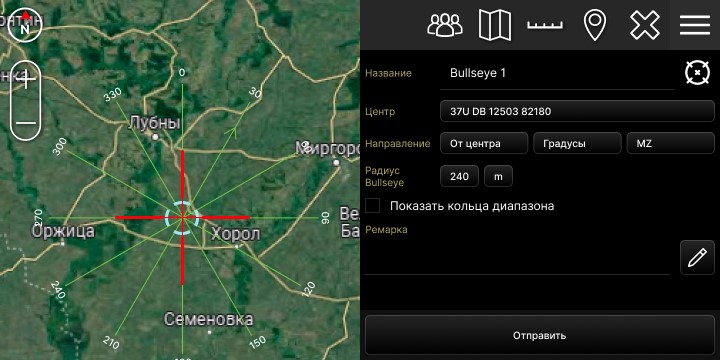

Инструмент «В яблочко» (Bullseye) представляет собой круговую сетку с линиями через каждые 30 градусов. Углы можно изменить так, чтобы они были направлены либо к центральной точке, либо в сторону от центральной точки. Кольца дальности также могут быть добавлены. «В Яблочко» можно отправить или транслировать другим пользователям, используя [Send] в меню «Details».

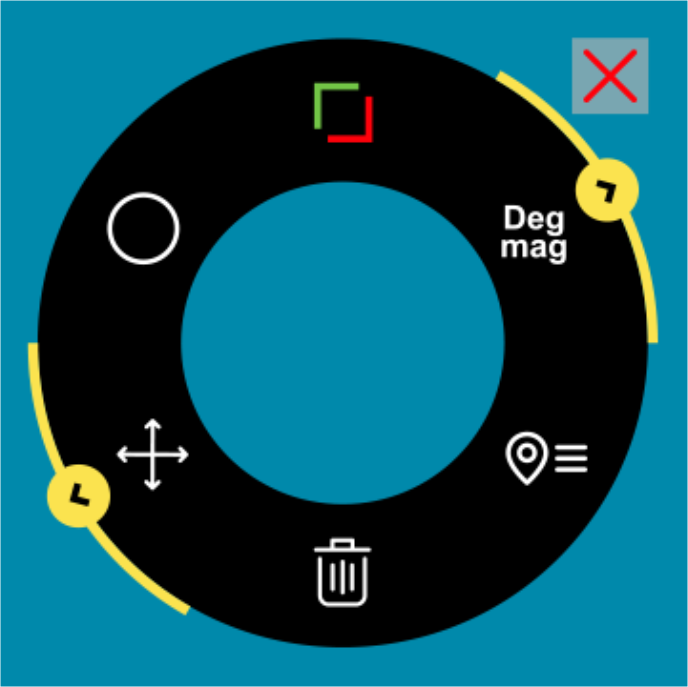

Параметры кругового меню инструмента «в яблочко»:

• «Удалить»,
• «Точная настройка/Ввод координат/местоположения MGRS»,
• «Кольца дальности»,
• «Вход/выход»,
• «Единицы измерения»
• «Подробности».
